485有线设备的添加与设置

本文档旨在帮助用户通过系统快速完成 485 有线设备的添加与设置，若在实操过程中，有所出入，请以系统实际引导为准。

本文档将以 Web 浏览器系统（以下简称系统），485 边界主机（以下简称主机），4 路通断模块（以下简称通断），4 键智能面板（以下简称面板） 为基础，说明设备添加与设置的基本流程。

其他系统，如：手机 App，与 Web 浏览器系统操作基本一致。

其他设备，与当前设备操作流程基本一致。

准备工作​

  1. 打开系统，登录主账号。
  2. 完成主机的供电、配网、上线及绑定。
  3. 完成设备的供电。
提示

💡 细节可参考以下文档：

添加流程​

1. 进入选择设备主机页面​

登录系统，进入 区域页面，依次点击： 右上角 → 设置管理 → 设备管理 → 设备添加与维护。
此时会进入选择设备主机页面。

示例图如下

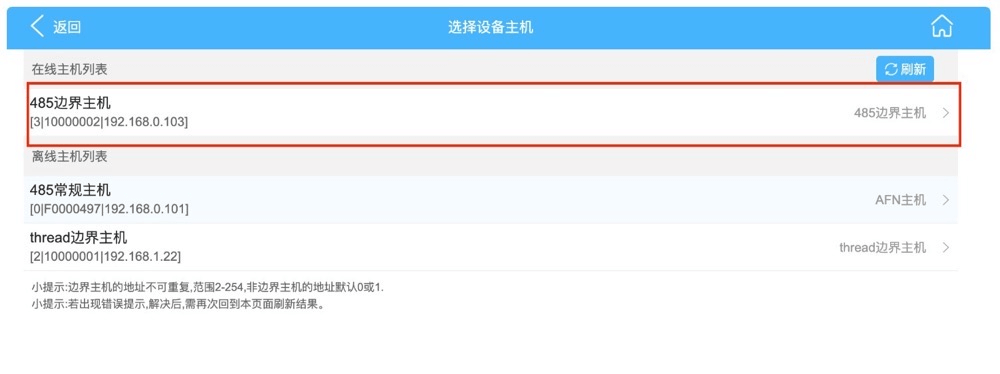

选择设备主机页面

2. 进入设备上线管理页面​

点击对应的主机，系统将获取主机上的设备信息并跳转至上线管理页面。

示例图如下

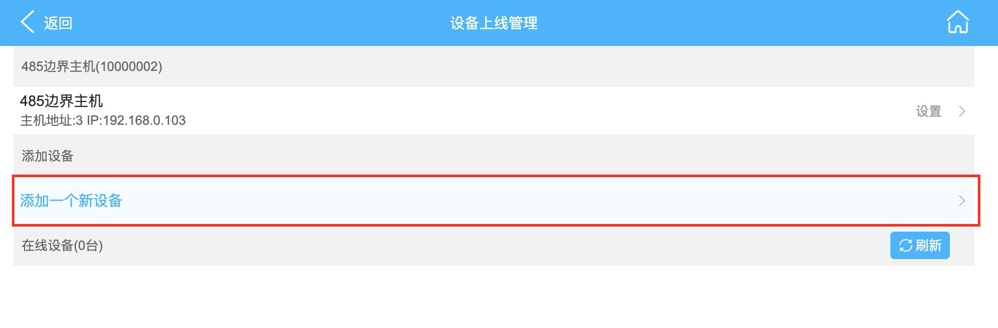

设备上线管理页面

3. 添加新设备​

点击 添加一个新设备，进入添加新设备页面：

  1. 使设备进入待添加状态（一般为短按或长按按键至灯光规律闪烁）
  2. 点击 确认添加，即可完成设备添加
  3. 依次完成 通断模块 与 面板 的添加
  4. 添加完成后,点击右上角主页回到区域页面
示例图如下

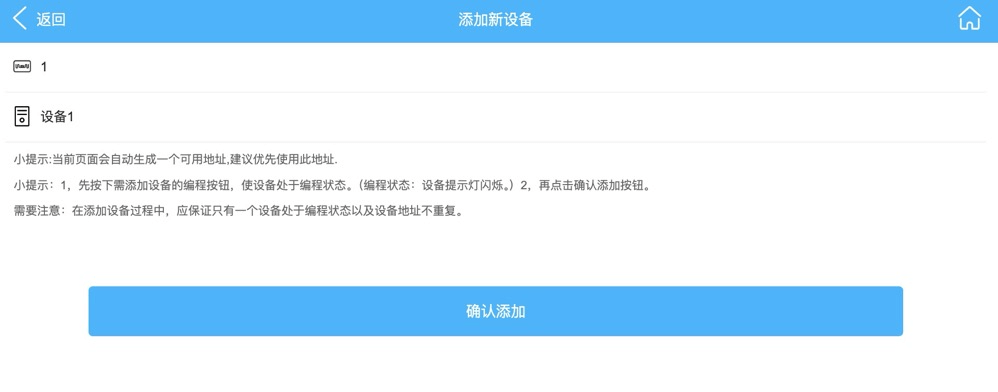

添加新设备页面
tip

待添加状态：设备指示灯规律闪烁，表示设备处于可添加状态。

设备对象的控制与设置​

设备对象的控制​

设备添加后，系统会根据设备属性自动生成一个或多个设备对象，并出现在：

区域 → 默认区域 页面

路径为：区域 → 区域选择 → 默认区域。

示例图如下

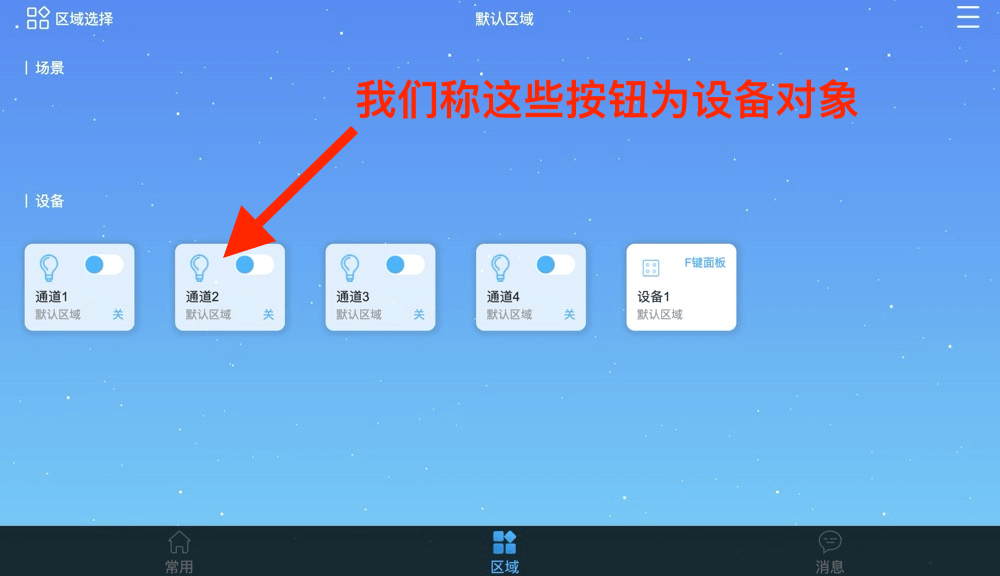

默认区域中的设备对象

点击对应设备对象，即可控制设备。

提示

设备对象：可理解为通道，如 4 路通断模块将生成 4 个可控制对象。

智能面板无论是几键，都会聚合为一个面板对象，点击后显示所有按键对象。

示例图如下

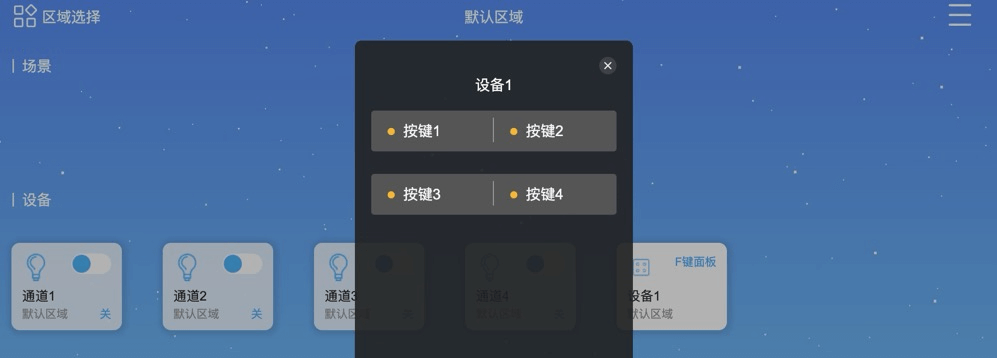

面板设备聚合显示

通断设备的设置​

  1. 手机端：长按对象
    Web端：右键对象
    弹出提示框后，点击 设置
示例图如下

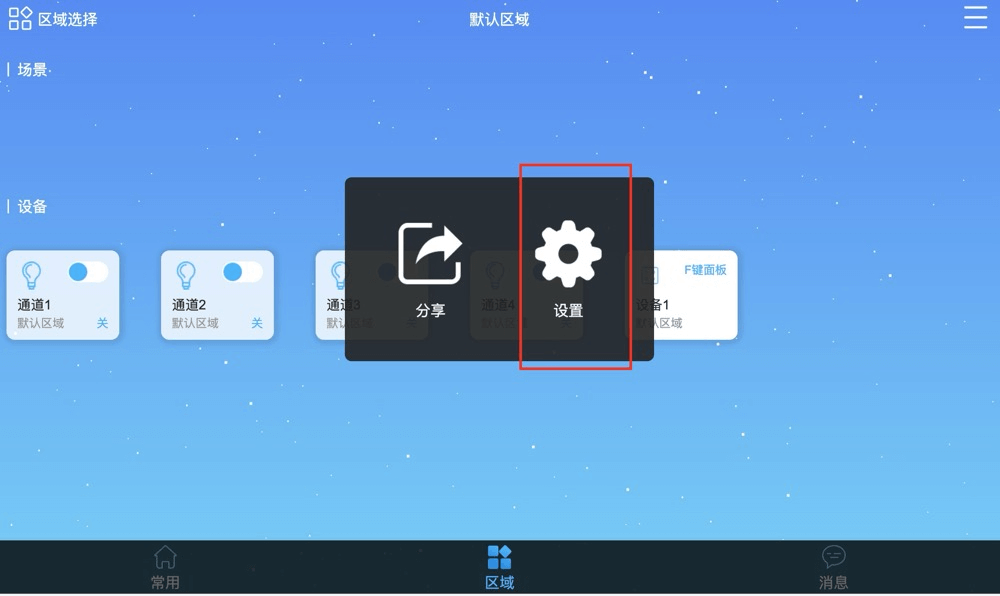

设备对象设置入口
  1. 进入设备对象管理页面，可设置对象的一些基本属性
示例图如下

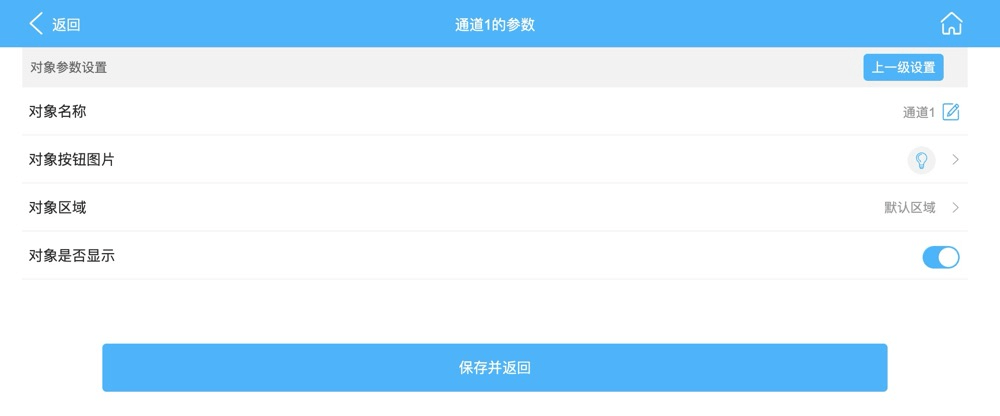

设备对象管理页面
  1. 点击右上角 上一级设置 可进入设备管理页面
示例图如下

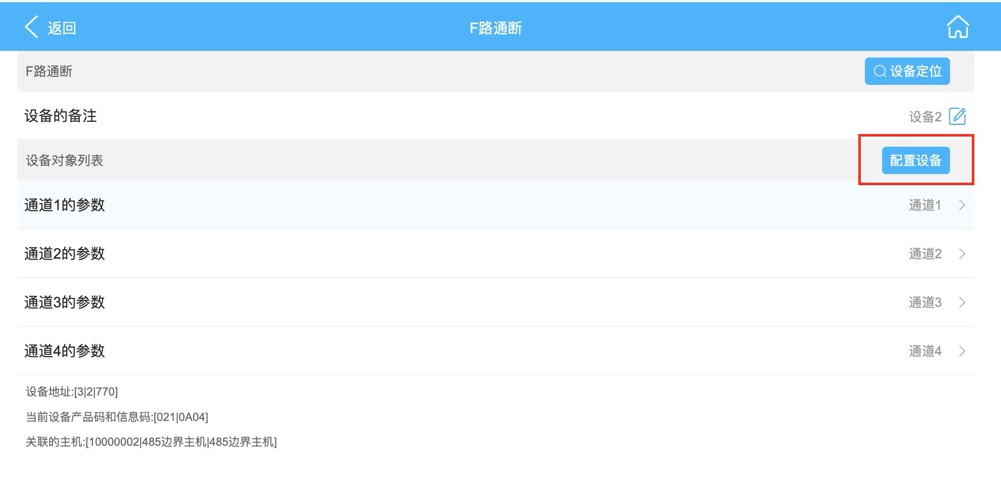

设备管理页面
  1. 点击 配置设备 进入 个性化功能设置页面
示例图如下

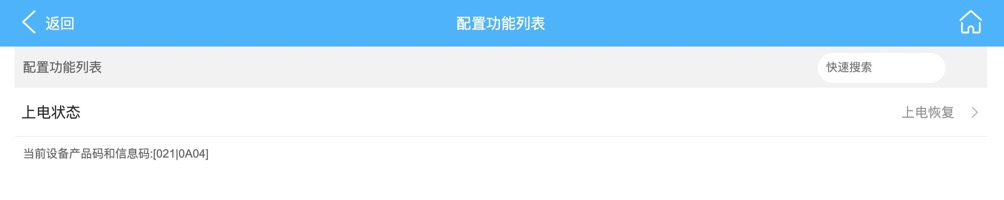

设备个性化设置页面
tip

若设备不支持个性化设置，则不会显示“配置设备”按钮。

面板设备的按键功能设置​

  1. 在区域页面，长按面板对象，进入面板设置页面：
示例图如下

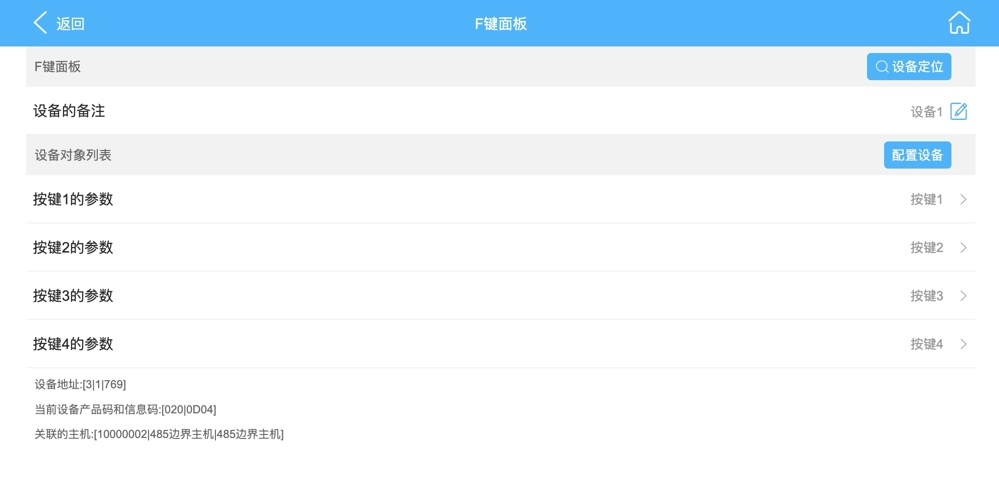

面板设置页面
  1. 点击面板对应的按键，进入面板按键功能设置页面
示例图如下

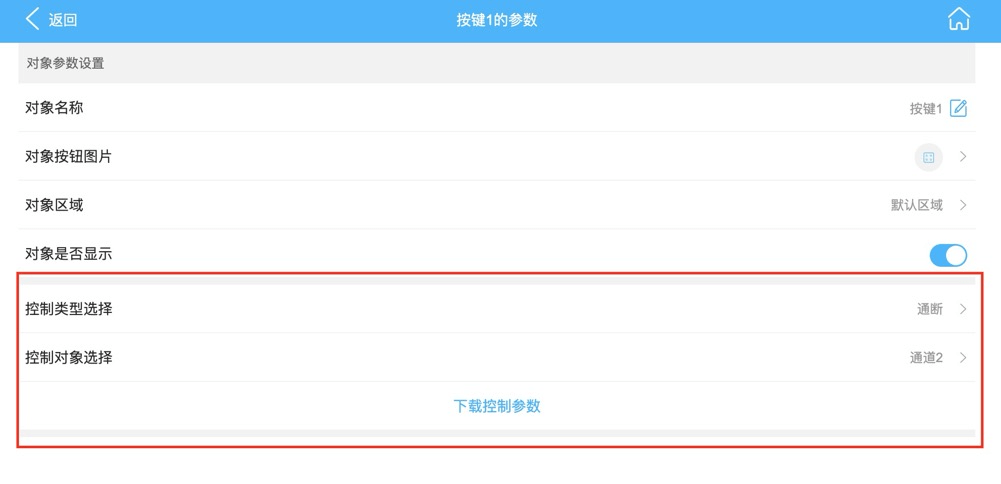

面板按键功能设置页面

依次完成：

  1. 控制类型选择
  2. 控制对象选择
  3. 下载控制参数

即可完成按键功能的设置。
